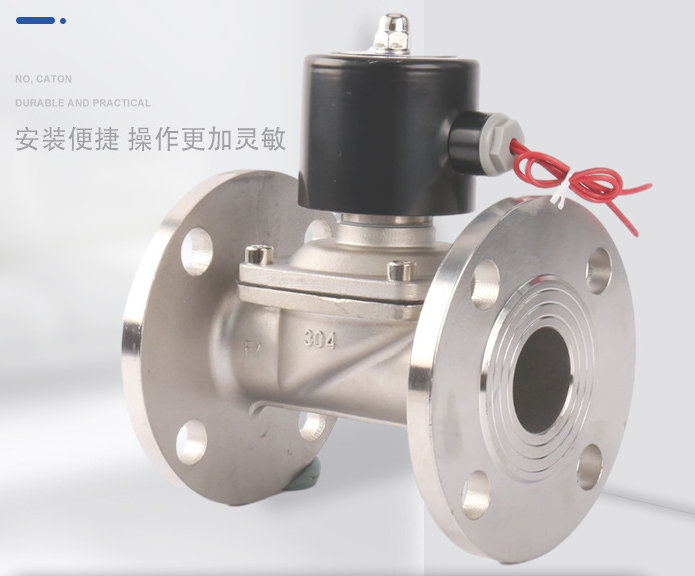

智能水閥
產品分類：配套輔件
產品名稱：智能水閥 [ ]
適用場景：智能水閥
訂購熱線：40000-63966
跟此產品相關的產品
產品詳情
控制中心可根據需要發(fā)送閥門開啟度信息（流量值），開啟度任意調節(jié)，輕松實現用戶間的流量均衡分配，達到熱平衡調解的目的，且流量值不隨外網水力情況變化而改變，解決了各閥門之間的互擾。
水用電磁閥產品概述：
電磁閥適用于以水或液體為工作介質，可自動化控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故隊工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。
水用電磁閥工作原理：
本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。 常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態(tài)。
水用電磁閥技術參數：
| 公稱通徑（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 工作介質 | 液體、水、≤ΟE、及其他非腐蝕性流體 | |||||||||||||
| 功耗VA | 17 | 30 | ||||||||||||
| 閥體材質 | 鑄鐵 銅 不銹鋼 | 鑄鐵 | ||||||||||||
| 流量系數 Kv值 | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 | 600 | 870 | 1000 |
| 動作方式 | 常開 常閉 | |||||||||||||
| 型式 | 先導式 | |||||||||||||
| 介質溫度（℃） | -5～80 | -50～60 | ||||||||||||
| 工作壓力（Mpa） | 0.05～1.0 | 0.1～1.0 | 0.15～1.0 | |||||||||||
| 額定電壓 | AC220V·DC24V其余規(guī)格可作特殊訂貨 | |||||||||||||
水用電磁閥連接尺寸：
|
公稱通徑 DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
內螺紋 |
外形尺寸 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
G |
H |
L |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
15 |
1/2″ |
105 |
90 |
|
|
|
|
|
|
|
|
|
20 |
3/4″ |
114 |
100 |
|
|
|
|
|
|
|
|
|
25 |
1″ |
138 |
120 |
130 |
160 |
115 |
85 |
65 |
4- 14 |
16 |
3 |
|
32 |
11/4″ |
151 |
137 |
137 |
180 |
140 |
100 |
76 |
4- 18 |
18 |
3 |
|
40 |
11/2″ |
155 |
145 |
152 |
200 |
150 |
110 |
84 |
4- 18 |
18 |
3 |
|
50 |
2″ |
187 |
188 |
152 |
210 |
165 |
125 |
99 |
4- 18 |
20 |
3 |
|
65 |
|
|
|
222 |
243 |
185 |
145 |
118 |
4- 18 |
20 |
3 |
|
80 |
|
|
|
239 |
256 |
200 |
160 |
132 |
8- 18 |
20 |
3 |
|
100 |
|
|
|
255 |
350 |
220 |
180 |
156 |
8- 18 |
22 |
3 |
|
125 |
|
|
|
416 |
360 |
250 |
210 |
184 |
8- 18 |
22 |
3 |
|
150 |
|
|
|
440 |
400 |
285 |
240 |
211 |
8- 22 |
24 |
3 |
|
200 |
|
|
|
443 |
530 |
340 |
295 |
266 |
8- 22 |
24 |
3 |
|
250 |
|
|
|
493 |
550 |
395 |
350 |
319 |
12- 22 |
26 |
3 |
|
300 |
|
|
|
549 |
580 |
445 |
400 |
370 |
12-φ22 |
26 |
4 |
