水控機說明書

文章出處：http://www.u3soft.com 作者：水控機說明書

水控機（J3J400A）CPU采用ARM內核的32位處理器，處理速度快、功耗低、可靠性高；通信接口采用TCP/IP傳輸。

水控機（J3J400A）控制系統由DC12V 3A電源、水控機（J3J400A、電磁閥（12V 0.3A）/電動閥（12V 0.3A）、流量計若干（時間模式消費不需要流量計）、用戶卡若干張、BS一卡通平臺、讀卡器幾部分完成。適用于學校、工廠、醫院、公共浴室、企業、政府、賓館酒店的浴室、澡堂、開水房、盥洗室、公寓洗手間等各種需要節水的場所。

1. 水控機使用說明

1) 待機界面顯示機器號：Axxxx（xxxx代表機器號）

2) 刷卡即可放水，同時電磁閥或電動閥打開，開始流水，將卡拿走即可退出此次消費（拿卡停水方式）

2. 水控機提示與處理方法

設備提示	說明	處理方法
01—Er	卡驗證不正確（非系統卡）	確定卡密碼和機器中密碼是否一致
02—Er	流量模式15秒無流量	水管經常無水或著流量小于40毫升每秒，或者流量計損壞
03—Er	卡類型錯誤	重新下載參數
04—Er	掛失卡	交管理員解掛
05—Er	余額不足	到充值部門充值
06—Er	at45損壞	（檢測AT45焊接，再更換）
07—Er	1702初始化失敗	（檢測1702焊接，再更換）
09—Er	消費余額為負	卡值寫錯，采集消費數據后修正卡值
11—Er	實時時鐘初始化失敗	（更換C36和C37（在32.768KHz晶振附近））
13—Er	卡過期	到制卡中心進行卡注冊有效期
14—Er	消費模式錯誤	重新下載參數
21-Er	在不允許消費的時間段內消費	到指定的時間段再消費
22-Er	超過次限額	單次不能超過次限額消費
23-Er	超過日限額消費	當天不能再次消費
24-Er	消費超過次數限制	等到下一個時間段再消費
41-Er	流量模式累計檢測到30次15秒無流量	水管經常無水或著流量小于40毫升每秒，或者流量計損壞



3. 水控機接線方式

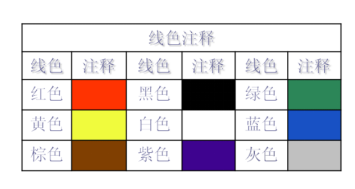

1) 線材顏色：

2) 接線說明：

紅 色：12V 電源（控制器電源輸入正極）

黑 色：GND （控制器電源輸入負極）

藍 色：直流控制信號輸出負極

白 色：直流控制信號輸出正極DC12±1V

綠 色：TXD(GPRS配置線)

黃 色：RXD(GPRS配置線)

紫 色：DC5V電源輸出負極

灰 色：直流數字電路輸入信號線,輸入低電平0+1V；輸入高電平4.5±0.5V

棕 色：DC5V電源輸出正極 DC5±0.5V
